5噸、10噸、16噸QC型電磁雙梁橋式起重機技術參數
時間：2024-01-19來源：起重機廠家瀏覽次數：1
QC型電磁雙梁橋式起重機以電磁吸盤做為起升吊具的雙梁起重機，電磁吸盤可拆卸，起重量包括電磁盤自重。常用噸位有5噸、10噸、16噸?？缍纫话銥?0.5至31.5米。工作級別為A6。

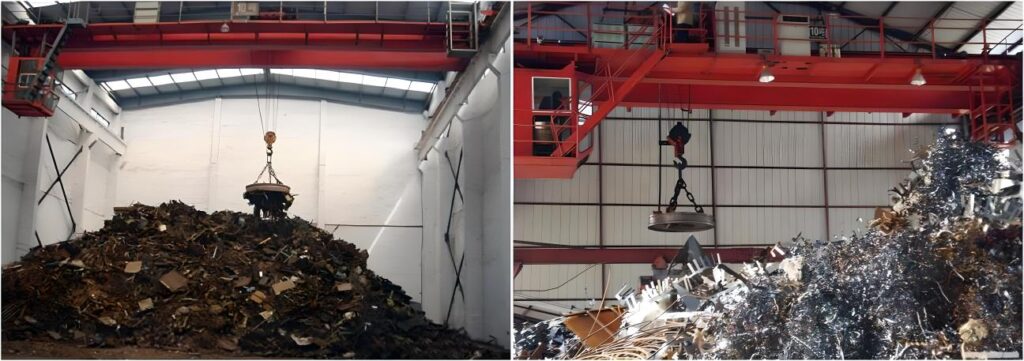

QC型電磁橋式起重機適用于冶金工廠在室內或露天的固定夸間較繁重地裝卸及搬運具有磁性的黑色金屬制品與材料（如鋼錠、型鋼、生鐵塊），在機械廠庫房中也常用來搬運鋼料、鐵塊、廢鐵、廢鋼，廢屑等物。我廠小編為大家介紹下5噸、10噸、16噸電磁橋式起重機的主要技術參數。

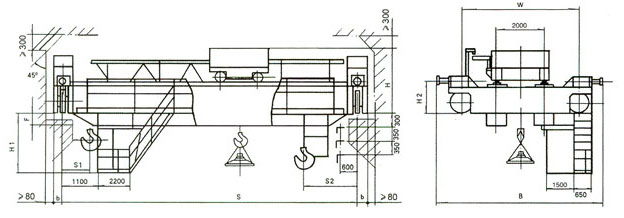

QC型電磁起重機結構圖
5噸、10噸雙梁電磁橋式起重機參數：
| 起重量 | t | 5(包括電磁鐵自重) | 10(包括電磁鐵自重) | ||||||||||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
| 工作級別 | A6 | ||||||||||||||||||
| 最大起升高度 | m | 22 | 22 | ||||||||||||||||
| 速度 | 起升 | 電磁 | m/min | 14.8 | 16.8 | ||||||||||||||
| 副鉤 | |||||||||||||||||||
| 小車運行 | 43.5 | 44.2 | |||||||||||||||||
| 大車運行 | 93 | 94 | 86.5 | ||||||||||||||||
| 電動機 | 起升 | 電磁 | kW | YZR200L-6/22 | YZR280S-8/45 | ||||||||||||||
| 副鉤 | |||||||||||||||||||
| 小車運行 | YZR132M1-6/2.2 | YZR132M2-6/4 | |||||||||||||||||
| 大車運行 | YZR160M1-6/2×5.5 | YZR160M2-6/7.5 | YZR160M2-6/7.5 | ||||||||||||||||
| 主要尺寸 | B | 5700 | 6200 | 5860 | 6260 | ||||||||||||||
| W | 4100 | 4600 | 4200 | 4600 | |||||||||||||||
| b | 244 | 274 | |||||||||||||||||
| LX | 2000 | 2000 | |||||||||||||||||
| H | 1743 | 1746 | 1749 | 1754 | 1757 | 1760 | 1763 | 1766 | 2058 | 2061 | 2064 | 2067 | 2070 | 2073 | 2076 | 2079 | |||
| H2 | 730 | 845 | |||||||||||||||||
| S1 | 1130 | 1169 | |||||||||||||||||
| S2 | 1485 | 1581 | |||||||||||||||||
| F | 26 | 176 | 246 | 326 | 476 | 676 | 776 | 926 | 28 | 148 | 278 | 428 | 578 | 728 | 828 | 918 | |||
| 重量 | 小車 | t | 4.45 | 5.54 | |||||||||||||||
| 總重 | 16.6 | 18.3 | 20.4 | 22.6 | 25.5 | 28.6 | 31.4 | 34.5 | 21.6 | 23.7 | 26.2 | 28.9 | 31.3 | 34.6 | 38.1 | 41.2 | |||
| 最大輪壓 | KN | 84 | 89 | 95 | 101 | 110 | 124 | 127 | 136 | 145 | 150 | 162 | 170 | 181 | 190 | 196 | 205 | ||
| 電磁吸盤 | 型號 | MW1-6 | MW1-16 | MW1-16 | |||||||||||||||
| 吸重 | kg | 4540 | 3140 | 8140 | |||||||||||||||
| 自重 | 640 | 1860 | 1860 | ||||||||||||||||
| 直徑 | mm | 776 | 1180 | 1180 | |||||||||||||||
| 薦用鋼軌 | 38kg/m 50kg/m | 43kg/m 50kg/m | |||||||||||||||||
| 電源 | 三相交流 3-Phase 50HZ 380V | ||||||||||||||||||
16噸雙梁電磁橋式起重機技術參數：
| 起重量 | t | 16(包括電磁鐵自重) | |||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
| 工作級別 | A6 | ||||||||||
| 最大起升高度 | m | 16 | |||||||||
| 速度 | 起升 | 電磁 | m/min | 16.8 | |||||||
| 副鉤 | |||||||||||
| 小車運行 | 44.2 | ||||||||||
| 大車運行 | 86.5 | 86.9 | |||||||||
| 電動機 | 起升 | 電磁 | kW | YZR280M-8/55 | |||||||
| 副鉤 | |||||||||||
| 小車運行 | YZR132M1-6/4 | ||||||||||
| 大車運行 | YZR160M2-6/7.5 | YZR160L-6/2×11 | |||||||||
| 主要尺寸 | B | 5860 | 6260 | ||||||||
| W | 4200 | 4600 | |||||||||
| b | 274 | ||||||||||
| LX | 2000 | ||||||||||
| H | 2060 | 2063 | 2066 | 2069 | 2072 | 2075 | 2078 | 2081 | |||
| H2 | 845 | ||||||||||
| S1 | 1169 | ||||||||||
| S2 | 1581 | ||||||||||
| F | 28 | 148 | 278 | 428 | 578 | 728 | 828 | 918 | |||
| 重量 | 小車 | t | 6.1 | ||||||||
| 總重 | 28.8 | 31.0 | 34.3 | 37.4 | 40.5 | 45.2 | 49.0 | 53.4 | |||
| 最大輪壓 | KN | 249 | 265 | 278 | 291 | 310 | 318 | 328 | 343 | ||
| 電磁吸盤 | 型號 | MW1-16 | |||||||||
| 吸重 | kg | 14140 | |||||||||
| 自重 | 1860 | ||||||||||
| 直徑 | mm | 1180 | |||||||||
| 薦用鋼軌 | 38kg/m 50kg/m QU80 | ||||||||||
| 電源 | 三相交流 3-Phase 50HZ 380V | ||||||||||
-
