防止橋式起重機電動機因缺相燒壞

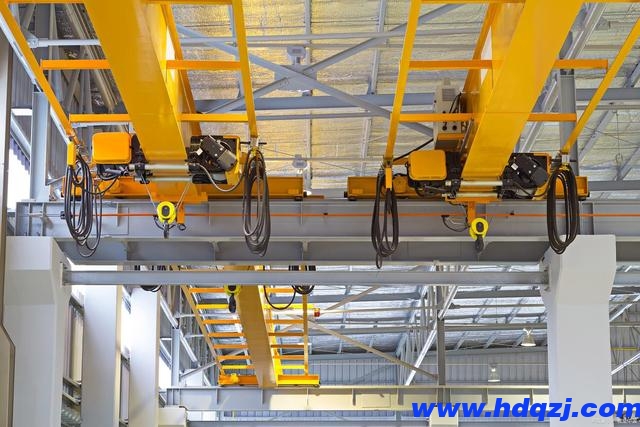

在企業的各類大型工房內，一般都安裝有橋式起重機。橋式起重機上各電動機的電源是通過集電器在角鋼滑觸線上滑動接觸供電的，在起重機長期運行過程中，由于集電器嚴重磨損，或滑觸線上局部嚴重銹蝕，會出現滑觸線接觸不良，造成電動機缺相運行。另外，由意外原因引起的電動機引出線磨損斷線，或者反時限過流繼電器整定值不合理等等，都會造成事故。例如，一臺10噸橋式起重機，由于橋架上的滑線集電器嚴重磨損，當小車行走，集電器滑行到固定滑觸線的瓷瓶處時，個別集電器碰到瓷瓶后蹺起或從滑觸線上脫落，從而造成電動機缺相運行，該起重機因為此原因曾先后燒壞過1臺小車行走電動機和1臺吊鉤電動機。

為了防止橋式起重機上電動機因缺相運行而燒壞，我們設計了一種保護線路。在角鋼滑觸線的總進線電源處增設1臺交流接觸器KM，在滑觸線的電源端和電動機的接線端各用電阻Rl、R2接成星形對稱負載，它們的中點經過橋式整流，接到直流繼電器KA吸引線圈上，KA的一個常閉觸點串接在KlVl的控制回路中。

在正常狀態下，三相電源各處的電壓是平衡且對稱的，兩組星形電阻負載的中點0l和02之間的電壓為0，繼電器KA不動作。如果滑觸線81且3處或軟導線cl—c3處任一點斷電，或者集電器bl～b3任一只意外脫落，01點和02點特產生電壓，電流經過整流器供直流電給繼電器KA的吸引線圈KA動作，它的常閉觸頭分斷，接觸器KM動作，切斷電源，防止了電動機單相運行。

如果防止電源缺相的主要部位在起重機的橋架上，也可以不增設接觸器KIVl，只將繼電器KA的常閉觸頭串接于起重機的主控回路中即可。當發生電源缺相故障時，KA的常閉觸點特設備起動柜內的電源主回路交流接觸器斷開，防止電動機單相運行。
